Cửa kín khí chuyên dụng NABCO - NAT Series (Nhật Bản)

CỬA TỰ ĐỘNG NABCO – THƯƠNG HIỆU TỰ HÀO

• Thị phần lớn nhất:

√ Trên 3 triệu bộ cửa tự động các loại đã được cung cấp, lắp đặt trên toàn thế giới
√ Chiếm 27% thị phần thế giới (theo số liệu mới nhất của Tổ chức nghiên cứu thị trường Mỹ - IHS)
√ Chiếm 56% thị trường Nhật Bản (theo số liệu mới nhất của Hiệp hội cửa tự động Nhật - JADA)

• Độ bao phủ rộng nhất:
√ Sở hữu 3 công ty con ở Mỹ (NABCO Entrance), Thụy Sĩ (Gilgen Door) và TQ (NABCO Beijing)
√ Hệ thống phân phối rộng khắp bao phủ 70 quốc gia trên khắp các châu lục

• Dịch vụ hậu mãi tốt nhất:
√ Hệ thống hỗ trợ kỹ thuật với trên 120 cơ sở bao phủ mọi nơi trên đất Nhật
√ Dịch vụ bảo hành 24/7 đáp ứng yêu cầu khách hàng trong thời gian nhanh nhất

• Sản phẩm tốt nhất:
√ Khả năng đáp ứng các yêu cầu đa dạng về chủng loại, công nghệ, phương thức vận hành
√ Tính năng vượt trội về độ an toàn, tin cậy, bền bỉ, thẩm mỹ, thông minh và thân thiện với môi trường

• Công nghệ cải tiến nhất:
√ Đầu tư lớn nhất cho lĩnh vực nghiên cứu – phát triển
√ Tiên phong trong phát triển và ứng dụng công nghệ (vi điều khiển, lập trình từ xa, mô tơ điện một chiều không chổi than, mạng điều khiển vùng CAN)

• Lịch sử lâu đời nhất:
√ Công ty đầu tiên trên thế giới phát minh ra cửa tự động từ năm 1956
√ Sản phẩm được thương mại hóa từ năm 1957 và xuất khẩu lần đầu tiên năm 1961



 Xem chi tiết: HÌNH ẢNH CÁC CÔNG TRÌNH SỬ DỤNG CỬA TỰ ĐỘNG NABCO



Đầu năm 2010, NABCO chính thức đưa ra thị trường thế hệ cửa trượt tự động hoàn toàn mới ứng dụng công nghệ điều khiển kỹ thuật số sử dụng PDA với hệ điều hành window mobile 6.0 thông qua cổng giao tiếp Bluetooth để điều chỉnh , cài đặt các thông số của cửa tự động cũng như các thiết bị kết nối.

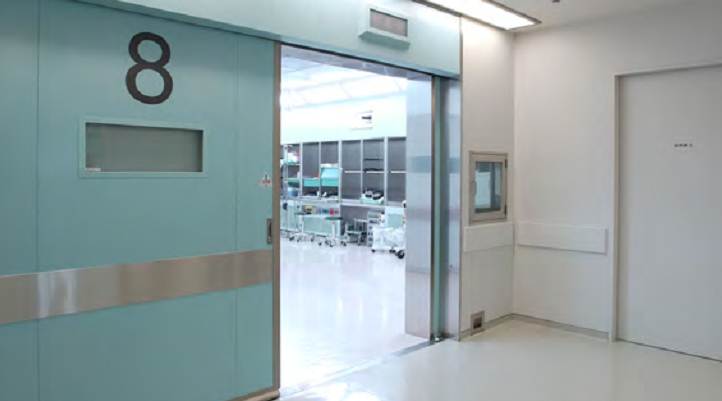

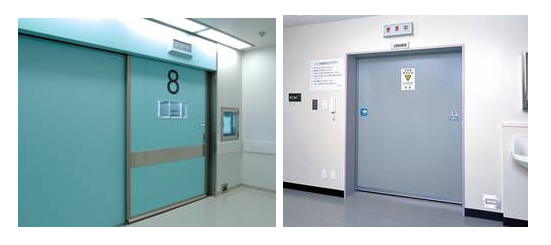

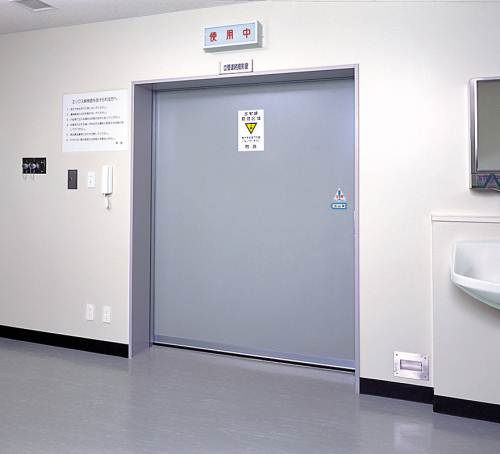

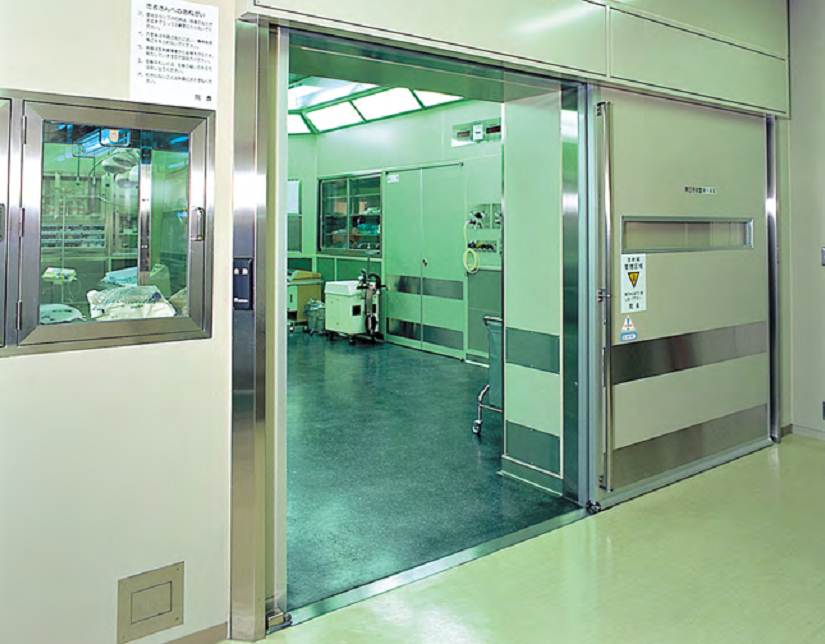

Cửa chuyên dụng bệnh viên là hệ thống cửa tự động cao cấp được thiết kế đặc biệt chuyên dùng cho phòng mổ, phòng X Quang, phòng xạ trị, những nơi yêu cầu khi cửa đóng phải có độ kín khít cao nhất.








Mục đích của cửa chuyên dụng là (i) giảm thiểu nhiểm khuẩn do tiếp xúc bằng tay khi mở cửa, (ii) giảm thiểu nhiểm khuẩn qua không khí, (iii) thuận tiện và an toàn trong việc di chuyển bệnh nhân bằng băng ca hoặc xe đẩy; (iv) cách âm, chống phóng xạ.

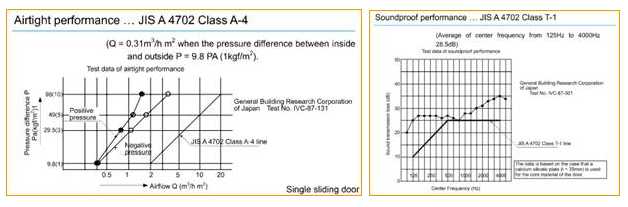

Cửa chuyên dụng NAT-N đạt cấp độ A-4 (cấp độ cao nhất) về độ kín khí và cấp độ T-1 về độ cách âm trong hệ thống tiêu chuẩn công nghiệp Nhật Bản (JISA4702).







Cánh cửa được tăng cường hệ thống gioăng phớt đặc biệt được thiết kế để mỗi khi cửa đóng, hệ thống gioăng phớt xung quanh cửa sẽ được đẩy ra đảm bảo cửa đạt được độ kín khít tối đa. Trong trường hợp mất điện, cửa có thể được mở bằng tay dễ dàng.

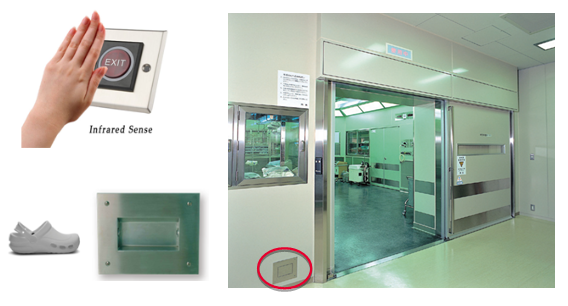

Các loại cảm biến mở cửa chuyên dụng (công tắc không tiếp xúc) như công tắc cảm nhiệt, công tắc thúc củi chỏ, công tắc đá chân được sử dụng để giảm thiểu việc nhiểm khuẩn và tránh cửa mở không cần thiết.









 Hệ thống cảm biến kép được sử dụng để đảm bảo tuyệt đối an toàn cho bệnh nhân và nhân viên y tế khi di chuyển qua khu vực cửa.

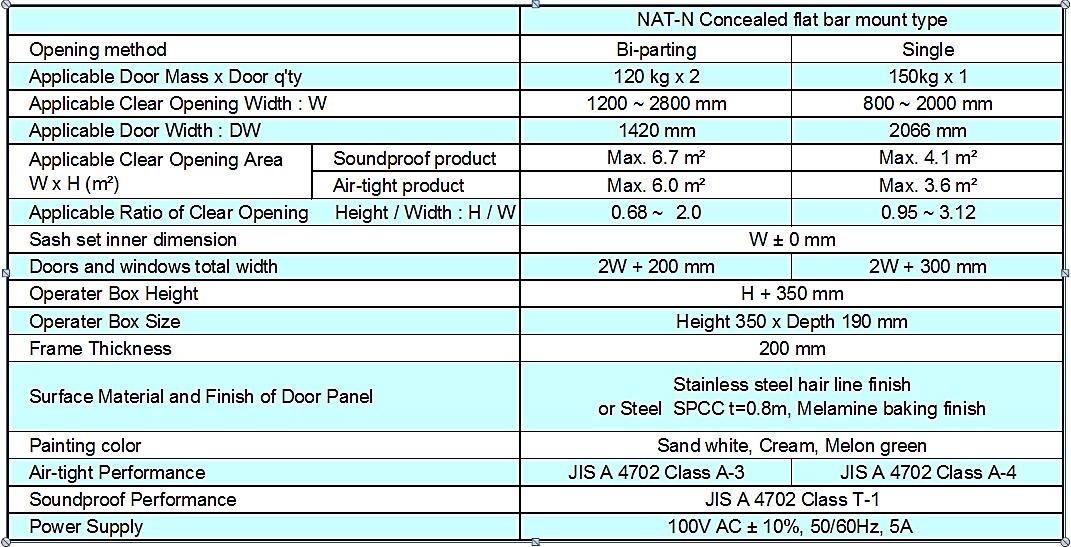

Thông số kỹ thuật:

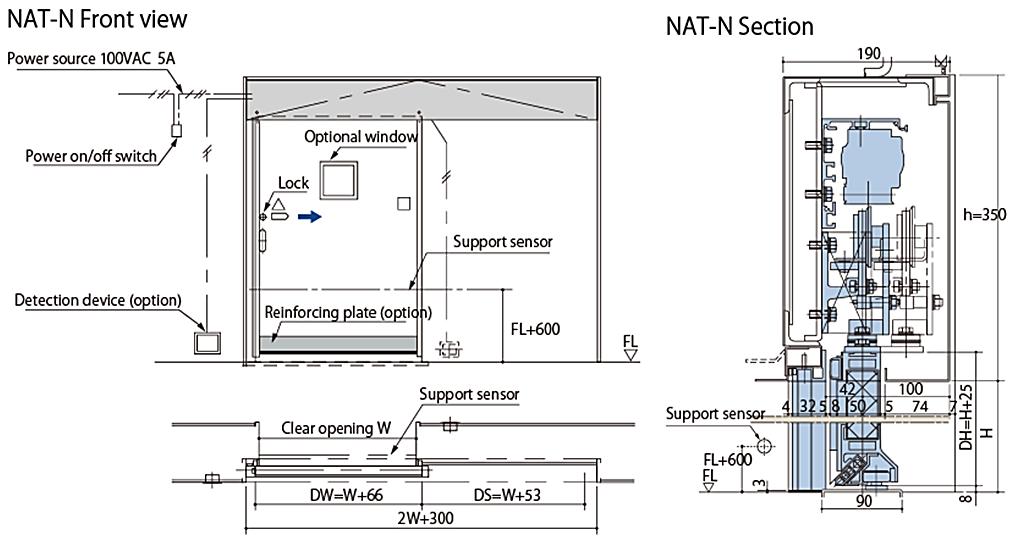

1- Hệ thống cửa và khung:

  1. Cửa kín: Hermetically sealed

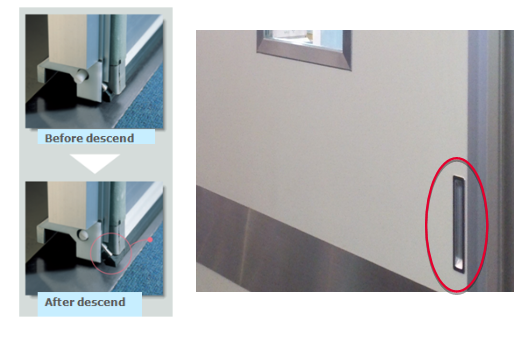

  2. Khi cửa vào vị trí đóng thì cửa tự động hạ xuống 5mm và tự động ép vào trong 5mm để đảm bảo độ kín.
  3. Kiểu: Cửa trượt
  4. Khoảng cách mép cửa với sàn khi mở: 10 mm
  5. Khoảng cách mép cửa với sàn khi đóng: 5 mm
  6. Kích thước ô kính: 300 mm x 400mm, kính dày 6 mm
  7. Khung tiêu chuẩn:55mm x 55mmx 20 được gắn cố định bằng bulông vào tường. Độ rộng ôm tường: 40 - 50 mm
  8. Kết cấu cửa có tay nắp phía trong và tay nắp phía ngoài.
  9. Vật liệu khung cửa làm bằng thép không gỉ chất lượng cao ( hoặc nhôm sơn tĩnh điện): SUS 304
  10. Đệm kín xung quanh cửa: EPDM (ethylene propylene diene monomer). Kết cấu gioăng giữa sàn và cửa
  11. Kiểu đệm kín đứng
  12. Chiều dày cửa: 41mm
  13. Lõi cửa: Honeycomb áp lực cao
  14. Mật độ cửa: 45 Kg/ m3
  15. Khối lượng cửa: 55-150 Kg

2- Hệ thống điều khiển tự động

  1. Kích thước hộp bảo vệ bộ điều khiển: 200 mm x 120 mm
  2. Chế độ hoạt động: Tự động trượt không ồn
  3. Bộ điều khiển: Microprocessor ( Bộ điều khiển thông minh khi gặp vật cản sẽ tự động dừng và đổi chiều)
  4. Mô tơ điện DC 24 V Brushless , trang bị bộ bảo vệ nhiệt
  5. Truyền động: Đai bánh răng
  6. Bộ điều khiển trung tâm: đa chức năng
  7. Tốc độ mở: 100 - 600 mm/sec /- có thể điều chỉnh
  8. Tốc độ đóng: 100 - 600 mm/sec /- có thể điều chỉnh
  9. Tốc độ phanh: 30 - 100 mm/sec /- có thể điều chỉnh
  10. Khoảng cách phanh: có thể điều chỉnh
  11. Thời gian mở: 0 - 13 s/- có thể điều chỉnh
  12. Độ rộng mở cửa: có thể điều chỉnh
  13. Chống va đập với lực đóng: = < 60 N
  14. Lực cố định: có thể điều chỉnh
  15. Phát hiện lỗi và kết nối hệ thống thông qua bộ lập trình cầm tay (NET Handy Teminal – NET HT): ứng dụng công nghệ mới sử dụng hệ điều hành Window Mobile 6.0 trên thiết bị cầm tay PDA có thể truy cập trực tiếp vào mày tính của hệ thống điều khiển thông qua kết nối không dây Bluetooth để lập trình các trạng tháI hoạt động của cửa một cách chính xác và chi tiết nhất.
  16. Bộ công tắc chức năng 6 chế độ APS1

3- Hệ thống nguồn điện

  1. Nguồn điện chính: 100-240 V AC, 50/60 Hz
  2. Tần số sử dụng: Liên tục
  3. Công suất tiêu thụ: 45W
  4. Điện áp điều khiển: 24 V DC, 640 mA
  5. Nhiệt độ làm việc: -20 ºC to 50 ºC
  6. Cầu chì: 3 A 250V
  7. Độ ẩm: = 85%
  8. Có thể kết hợp hệ thống nguồn điện dự phòng (trong trường hợp mất điện)


4- Hệ thống an toàn

  1. Hệ thống mở khẩn cấp: Trong trường hợp lỗi nguồn điện chính thì dùng tay nắm ngoài hoặc tay nắm trong để mở hay đóng cửa.
  2. Chức năng an toàn: Điều khiển cửa trượt đảo chiều hoặc dừng
  3. Cảm biến thúc khuỷu tay hoặc cảm biến đá chân: Lắp chìm/lắp nổi.
  4. Cặp photocell an toàn (Cảm biến quang) lắp trong khung cửa đảm bảo an toàn cho người qua lại. Lắp cách sàn: 800 mm

5- Các chứng chỉ và tiêu chuẩn

  1. Có chứng chỉ tiêu chuẩn chất lượng ISO 9001:2008, ISO 14001 hoặc tương đương
  2. Tiêu chuẩn độ bong bề mặt ASTM No 4














1- Hệ thống cửa và khung:



  1. Cửa kín: Hermetically sealed
  2. Khi cửa vào vị trí đóng thì cửa tự động hạ xuống 5mm và tự động ép vào trong 5mm để đảm bảo độ kín.
  3. Kiểu: Cửa trượt
  4. Khoảng cách mép cửa với sàn khi mở: 10 mm
  5. Khoảng cách mép cửa với sàn khi đóng: 5 mm
  6. Kích thước ô kính: 300 mm x 400mm, kính dày 6 mm
  7. Khung tiêu chuẩn:55mm x 55mmx 20 được gắn cố định bằng bulông vào tường. Độ rộng ôm tường: 40 - 50 mm
  8. Kết cấu cửa có tay nắp phía trong và tay nắp phía ngoài.
  9. Vật liệu khung cửa làm bằng thép không gỉ chất lượng cao ( hoặc nhôm sơn tĩnh điện): SUS 304
  10. Đệm kín xung quanh cửa: EPDM (ethylene propylene diene monomer). Kết cấu gioăng giữa sàn và cửa
  11. Kiểu đệm kín đứng
  12. Chiều dày cửa: 41mm
  13. Lõi cửa: Honeycomb áp lực cao
  14. Mật độ cửa: 45 Kg/ m3
  15. Khối lượng cửa: 55-150 Kg

2- Hệ thống điều khiển tự động

  1. Kích thước hộp bảo vệ bộ điều khiển: 200 mm x 120 mm
  2. Chế độ hoạt động: Tự động trượt không ồn
  3. Bộ điều khiển: Microprocessor ( Bộ điều khiển thông minh khi gặp vật cản sẽ tự động dừng và đổi chiều)
  4. Mô tơ điện DC 24 V Brushless , trang bị bộ bảo vệ nhiệt
  5. Truyền động: Đai bánh răng
  6. Bộ điều khiển trung tâm: đa chức năng
  7. Tốc độ mở: 100 - 600 mm/sec /- có thể điều chỉnh
  8. Tốc độ đóng: 100 - 600 mm/sec /- có thể điều chỉnh
  9. Tốc độ phanh: 30 - 100 mm/sec /- có thể điều chỉnh
  10. Khoảng cách phanh: có thể điều chỉnh
  11. Thời gian mở: 0 - 13 s/- có thể điều chỉnh
  12. Độ rộng mở cửa: có thể điều chỉnh
  13. Chống va đập với lực đóng: = < 60 N
  14. Lực cố định: có thể điều chỉnh
  15. Phát hiện lỗi và kết nối hệ thống thông qua bộ lập trình cầm tay (NET Handy Teminal – NET HT): ứng dụng công nghệ mới sử dụng hệ điều hành Window Mobile 6.0 trên thiết bị cầm tay PDA có thể truy cập trực tiếp vào mày tính của hệ thống điều khiển thông qua kết nối không dây Bluetooth để lập trình các trạng tháI hoạt động của cửa một cách chính xác và chi tiết nhất.
  16. Bộ công tắc chức năng 6 chế độ APS1

3- Hệ thống nguồn điện

  1. Nguồn điện chính: 100-240 V AC, 50/60 Hz
  2. Tần số sử dụng: Liên tục
  3. Công suất tiêu thụ: 45W
  4. Điện áp điều khiển: 24 V DC, 640 mA
  5. Nhiệt độ làm việc: -20 ºC to 50 ºC
  6. Cầu chì: 3 A 250V
  7. Độ ẩm: = 85%
  8. Có thể kết hợp hệ thống nguồn điện dự phòng (trong trường hợp mất điện)


4- Hệ thống an toàn

  1. Hệ thống mở khẩn cấp: Trong trường hợp lỗi nguồn điện chính thì dùng tay nắm ngoài hoặc tay nắm trong để mở hay đóng cửa.
  2. Chức năng an toàn: Điều khiển cửa trượt đảo chiều hoặc dừng
  3. Cảm biến thúc khuỷu tay hoặc cảm biến đá chân: Lắp chìm/lắp nổi.
  4. Cặp photocell an toàn (Cảm biến quang) lắp trong khung cửa đảm bảo an toàn cho người qua lại. Lắp cách sàn: 800 mm

5- Các chứng chỉ và tiêu chuẩn

  1. Có chứng chỉ tiêu chuẩn chất lượng ISO 9001:2008, ISO 14001 hoặc tương đương
  2. Tiêu chuẩn độ bong bề mặt ASTM No 4















Hệ thống cửa tự động chuyên dụng cho bệnh viện là sự kết hợp hoàn hảo giữa thiết bị điều khiển tự động NABCO - NET DS SYSTEM (với đặc tính thông minh, bền bỉ,hoạt động êm ái) và cánh cửa làm từ vật liệu Inox cao cấp với ô kính cùng hệ thống gioăng phớt tốt đảm bảo độ kín khít và bền trong điều kiện sử dụng lâu dài.



Công ty Sơn Hà tự hào là nhà cung cấp hệ thống cửa chuyên dụng cho Bệnh viện tim Đông Đô, Bệnh viên phụ sản quốc tế Hải Phòng, phòng khám đa khoa Medelab và nhiều bệnh viện khác.



1- Phòng khám MEDELAB

Cửa chính phòng mổ lớn (nhìn từ trong ra) Cửa chính phòng mổ lớn (nhìn từ ngoài vào) Cửa sau phòng mổ (nhìn từ trong ra)





2- Bệnh viện mắt Quốc Tế Nhật Bản

Cửa phòng mổ Lasik nhìn từ trong ra



Cửa phòng mổ Lasik nhìn từ ngoài vào





Cửa phòng mổ Phaco




3- Bệnh viện sản nhi Bắc Giang





4- Bệnh viện Đại Học Y Hà Nội

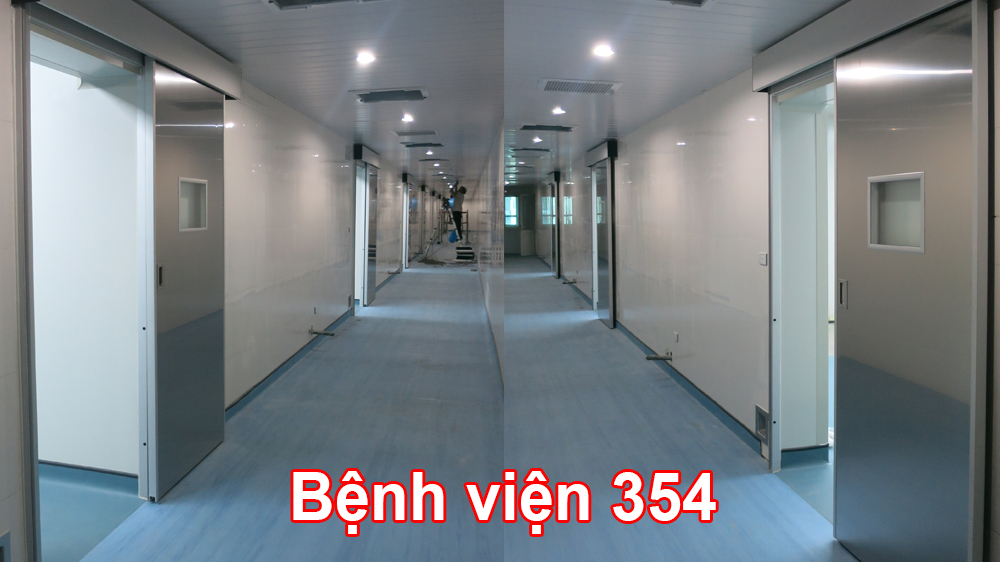

5- Bệnh viện 354







6- Bệnh viện Tim Hà Nội














7- Bệnh viện Quốc Tế Green Hải Phòng













8 - Bệnh viện đa khoa quốc tế Vinmec Phú Quốc
