Phụ kiện cổng tự động: biến áp

Ngày đăng: 06/05/2021

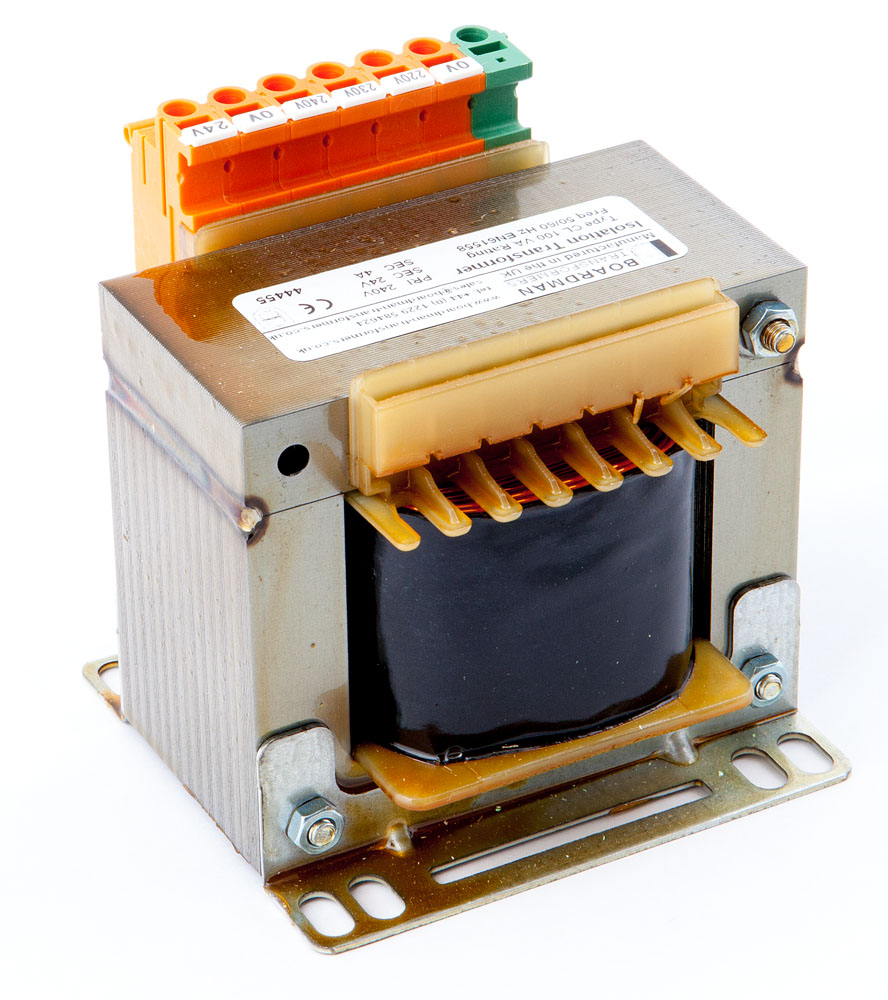

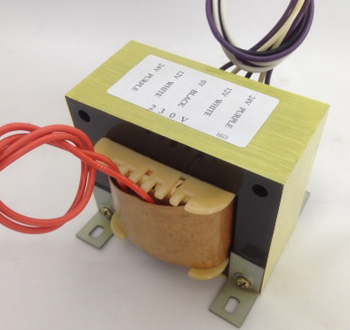

Biến áp: là một trong những thành phần điện đơn giản trong cổng tự động, những cuộn dây đồng quấn với nhau giúp chuyển đổi năng lượng giữa điện áp cao sang điện áp thấp phù hợp với nguồn năng lượng cần cung cấp cho động cơ bảng điều khiển và nâng cao sự an toàn của hệ thống khi điện quá tải. Biến áp cổng tự động chuyển điện 230 V sang 24 V và 12 V

Cơ chế của Biến áp

Máy biến áp hay máy biến thế, tên ngắn gọn là biến áp, là thiết bị điện thực hiện truyền đưa năng lượng hoặc tín hiệu điện xoay chiều giữa các mạch điện thông qua cảm ứng điện từ.

Máy biến áp gồm có một cuộn dây sơ cấp và một hay nhiều cuộn dây thứ cấp liên kết qua trường điện từ. Khi đưa dòng điện với điện áp xác định vào cuộn sơ cấp, sẽ tạo ra trường điện từ. Theo định luật cảm ứng Faraday trường điện từ tạo ra dòng điện cảm ứng ở các cuộn thứ cấp. Để đảm bảo sự truyền đưa năng lượng thì bố trí mạch dẫn từ qua lõi cuộn dây. Vật liệu dẫn từ phụ thuộc tần số làm việc.

Ở tần số thấp như biến áp điện lực, âm tần thì dùng lá vật liệu từ mềm có độ từ thẩm cao như thép silic, permalloy,... và mạch từ khép kín như các lõi ghép bằng lá chữ E, chữ U, chữ I.

Ở tần số cao, vùng siêu âm và sóng radio thì dùng lõi ferrit khép kín mạch từ.

Máy biến thế hoạt động tuân theo 2 hiện tượng vật lý:

- Dòng điện chạy qua dây dẫn tạo ra từ trường (từ trường)
- Sự biến thiên từ thông trong cuộn dây tạo ra 1 hiệu điện thế cảm ứng (cảm ứng điện)\

Dòng điện được tạo ra trong cuộn dây sơ cấp khi nối với hiệu điện thế sơ cấp, và 1 từ trường biến thiên trong lõi sắt. Từ trường biến thiên này tạo ra trong mạch điện thứ cấp 1 hiệu điện thế thứ cấp. Như vậy hiệu điện thế sơ cấp có thể thay đổi được hiệu điện thế thứ cấp thông qua từ trường. Sự biến đổi này có thể được điều chỉnh qua số vòng quấn trên lõi sắt.
