Cách lắp cửa kính tự động

Ngày đăng: 22/04/2021

Hướng dẫn cách lắp của kính tự động hai cánh, một cánh

- 01 Motor điện
- 01 mạch điều khiển động cơ
- 01 thanh ray nhôm hợp kim
- 04 con lăn cửa tự động
- 02 mắt cảm biến cửa tự động
- Dây curoa, hệ gá, dẫn hướng sàn và chốt chặn.
- Cảm biến an toàn tự động đảo chiều, khóa điện (tùy chọn)
- Cửa tự động đóng mở (hay cửa tự động) ngoài sử dụng mắt thần cảm biến phát hiện người ( cảm biến chuyển động) còn có thể lắp đặt các thiết bị khác tương đương như:
- Nút bấm gắn cánh kính ( nhấn để mở cửa) xem thêm chi tiết nút bấm gắn cánh cửa tự động
- Cảm biến không tiếp xúc ( đưa tay để mở cửa không chạm) xem thêm chi tiết nút bấm không tiếp xúc cửa tự động
- Cảm biến an toàn sử dụng cho cửa kính tự động khắc phục điểm mù giữa 2 cánh kính ~ 20cm khi có người đứng cửa sẽ không đóng lại hay còn được gọi là cảm biến chống kẹp

Xem các thiết bị cửa tự động tại đây hoặc Hotline tư vấn 24/7: 0936456008



  • ► Tiến hành ắp đặt cửa tự động như sau:



Bước 1. Lắp đặt cửa kính tự động gia cố bộ khung sắt hoặc khung nhôm

Thực hiện bước này trong khâu lap dat cua kinh tu dong để có một giá treo bộ điều khiển. Quý khách chọn đà hay khung nhôm có khả năng chịu lực phù hợp với độ dài rail và tải trọng cánh. Chú ý phần gia cố này đòi hỏi độ chắc chắn cao vì không khi vận hành cửa tự động sẽ gây hiện tượng rung mạnh và gây tiếng ồn.

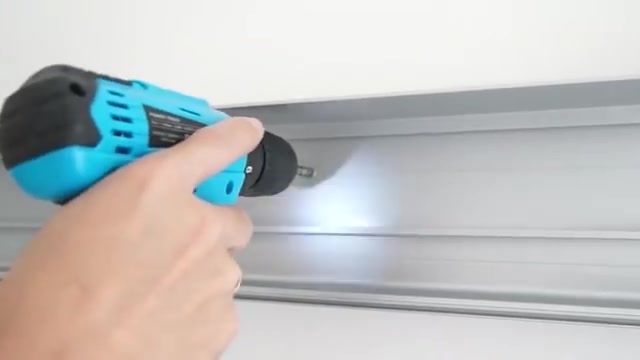

Bước 2. Cửa kính tự động - gắn hệ rail trượt

Hệ ray trượt cửa tự động

Với công đoạn này đòi hỏi tính chính xác về độ cao cũng như độ thẳng rail trượt. Bất cứ vị trí nào bị vênh, cao hay thấp thì cũng ảnh hưởng, gây tác hại nghiêm trọng đến độ bền của cửa tự động.

Bước 3. Lắp đặt cửa kính tự động - hệ thống motor, controller, puly,..

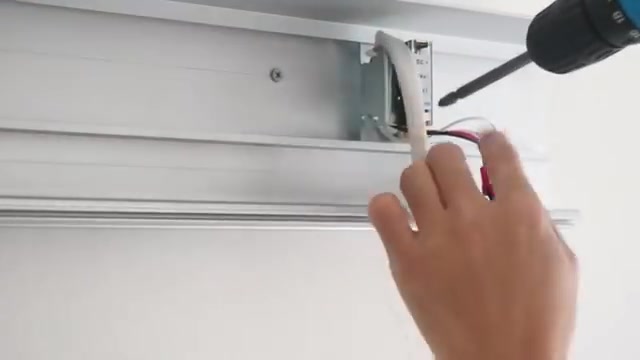

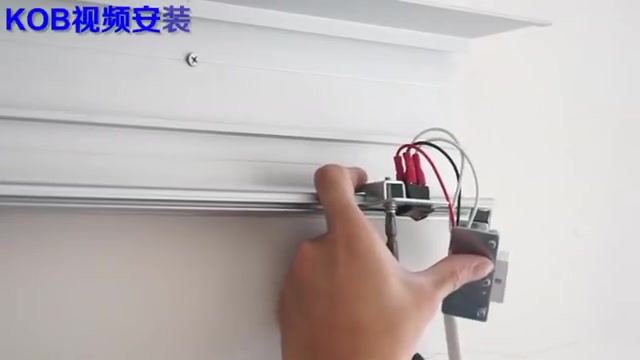

Lắp công tắc

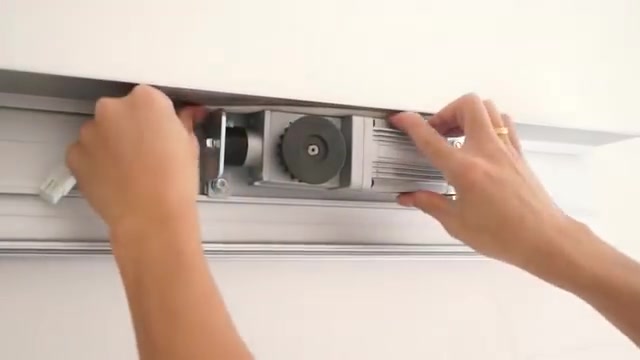

Lắp motor

lắp mô tơ máy tính

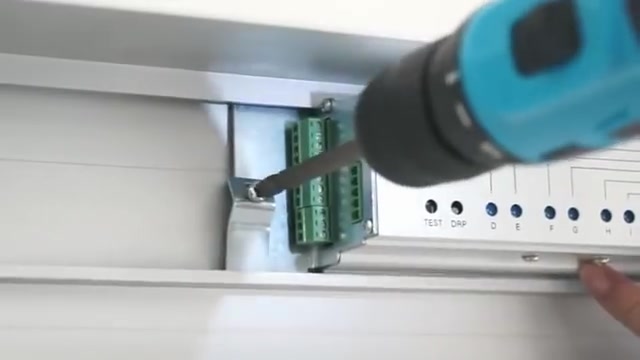

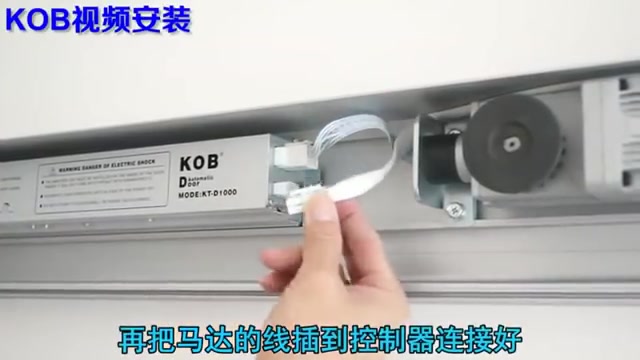

Kết nối thiết bị

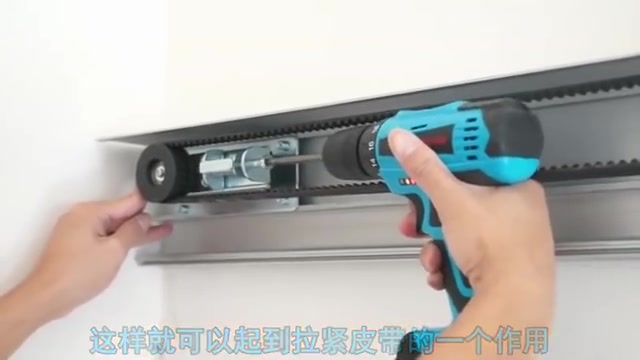

Bước 4: Lắp dây cuaroa



Cần chú ý dây đai truyền động, không được gần quá căng sẽ gây tiếng rít, làm mau mòn dây đai và gây hiện tượng bó hộp số. Đặc biệt đường dây điện nguồn và tín hiệu điều khiển phải cố định và gọn gàng tránh tiếp xúc với rail và dây đai sẽ gây chập điện, đứt dây tín hiệu.

Ở bước thực hiện quy trình lap dat cua kinh tu dong này, thì motor và puly cần được cố định thật chắc vì khi khởi động xung lực mạnh có thể làm motor và puly trượt ra ngoài gây nguy hiểm có thể rớt cửa ra ngoài.

Bước 5. Lắp kính vào bánh xe trượt cửa kính tự động

Yêu cầu ở bước cuối cùng này là kính phải được lắp thật cân đối, nếu không sẽ gây hiện tượng mòn rail về một phía và gây phá hủy bánh xe.

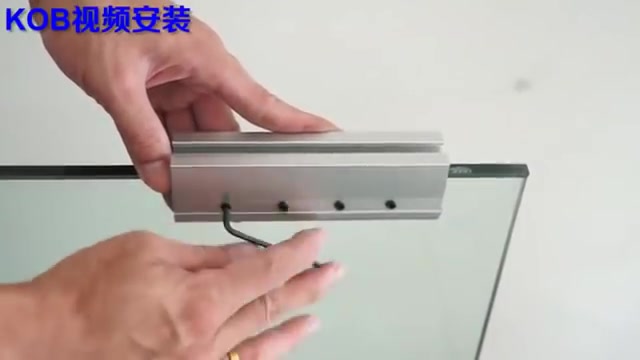

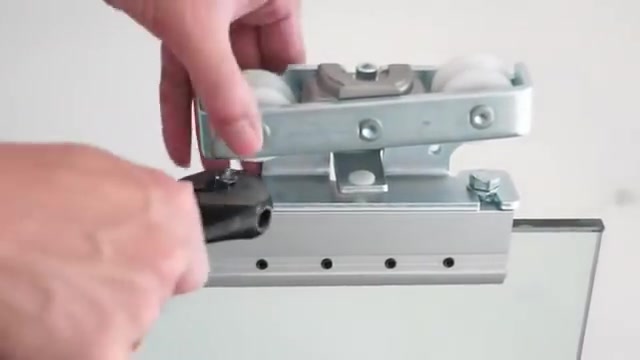

Lắp kẹp vào kính

Lắp bánh xe trượt cửa kính tự động vào kính

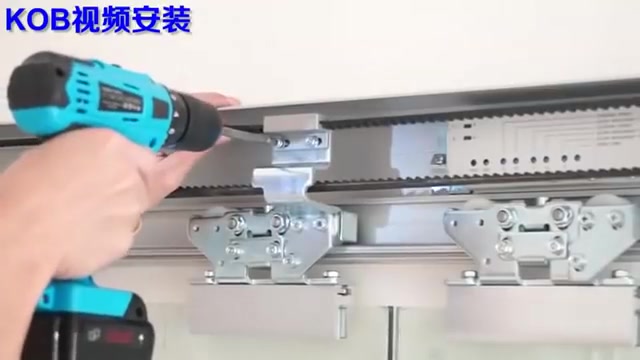

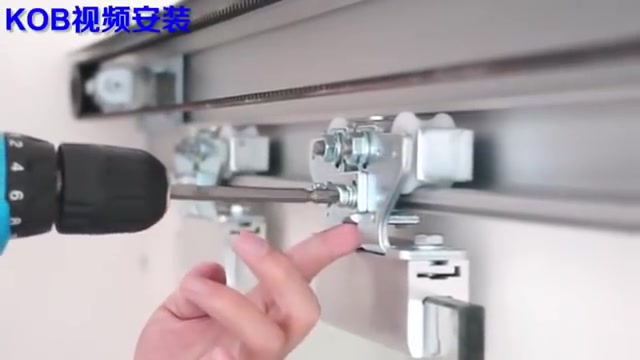

Treo bánh xe và kính lên ray

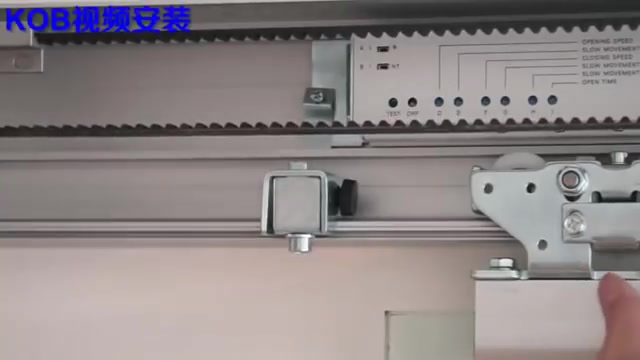

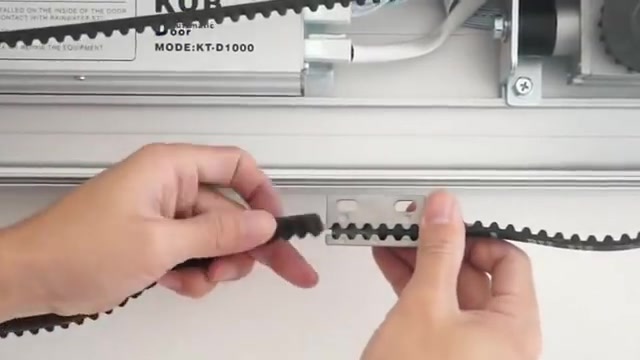

Cố định dây cuaroa



Bước 6: Lắp chốt chặn, đấu mắt cảm biến

Lắp chốt chặn an toàn

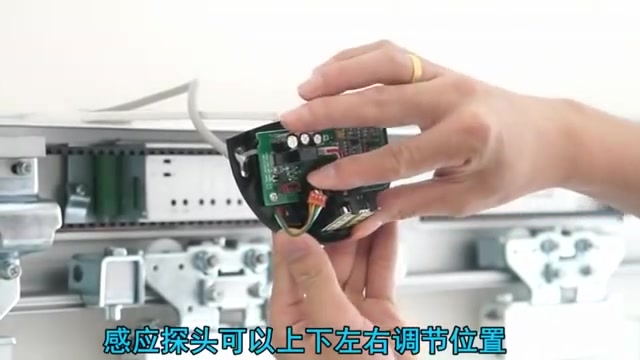

Đấu cảm biến (mắt thần)



Bước 7: Điều chỉnh tốc độ đóng mở của sản phẩm sao cho thật phù hợp. Điều quan trọng nhất là không được điều chỉnh tốc độ quá nhanh gây hoảng sợ cho mọi người.

Bước 8: Kiểm tra công trình sau lắp đặt. Đây là lúc mà bạn cần khởi động thiết bị để quan sát hoạt động của cửa kính.
